解读赣云牌2500型气泡清洗机的工作原理

返回新闻动态

解读GY-QP-2500型气泡清洗机的工作原理

QP:气泡的拼音缩写,2500型代表气泡清洗机的水槽总长2500mm,整机长3米,宽1.5米,高1.5米,总功率3.5kw,额定电压380v,水槽总宽度:1米,网带总宽:0.55米,网带自动间隔:0.38米,间隔板宽:0.48米,高:60mm,形成气泡冲击带长:1米,宽:0.55米【即网带总宽】,整机重约500kg。

赣云牌气泡清洗机整体采用304不锈钢板材加工设计而成,集网带输送系统、气泵管道系统和水泵管道系统,三大系统独立开关控制单独运行,互不影响,并设置有总急停开关,操作方便,简单易懂。气泡清洗不易损伤物料表皮,适用于蔬菜、水果的清洗作业。本次就气泡清洗机的工作原理做如下描述。

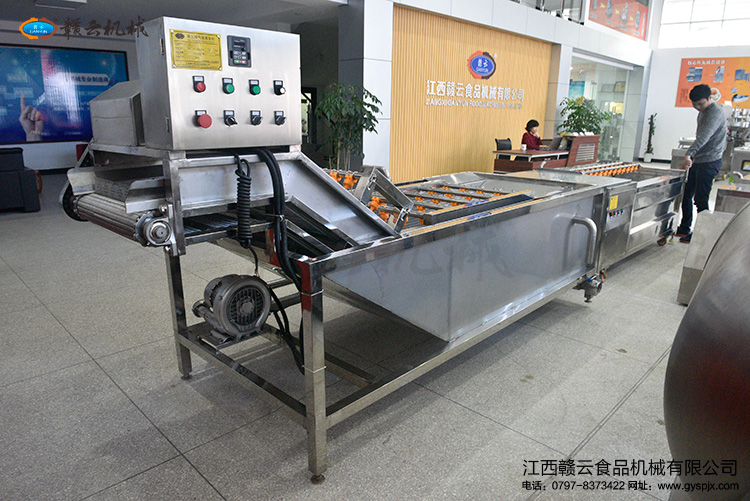

赣云牌2500型气泡清洗机侧面图:

气泡清洗机

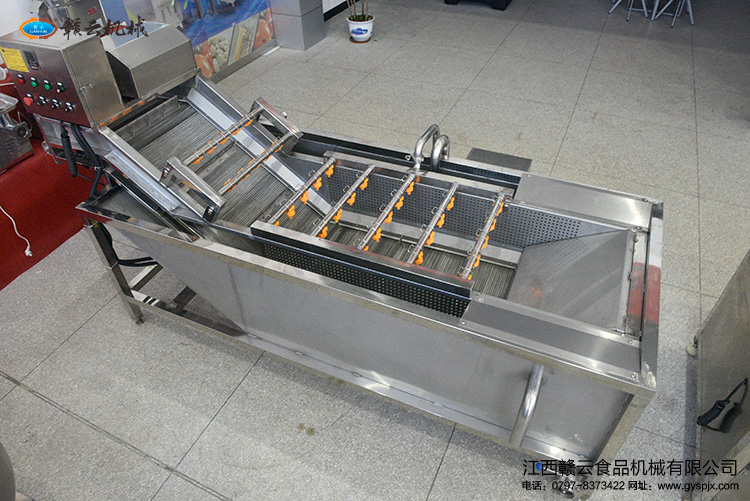

气泡清洗机正俯视图:

气泡清洗机俯视图

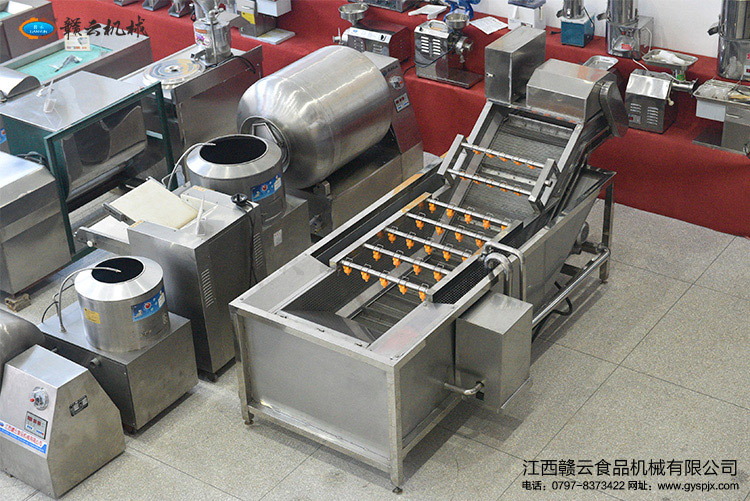

气泡清洗机后俯视图:

气泡清洗机后俯视图

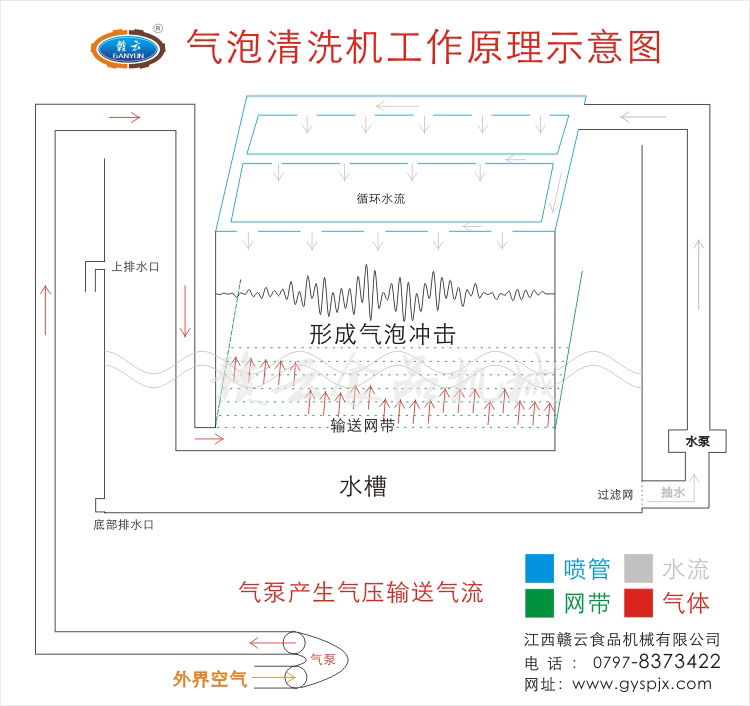

气泡清洗机工作原理图解:【为了方便理解,将气泵管道和水泵管道两边分开显示,机器实物则在一侧设计。】

气泡清洗机工作原理图解

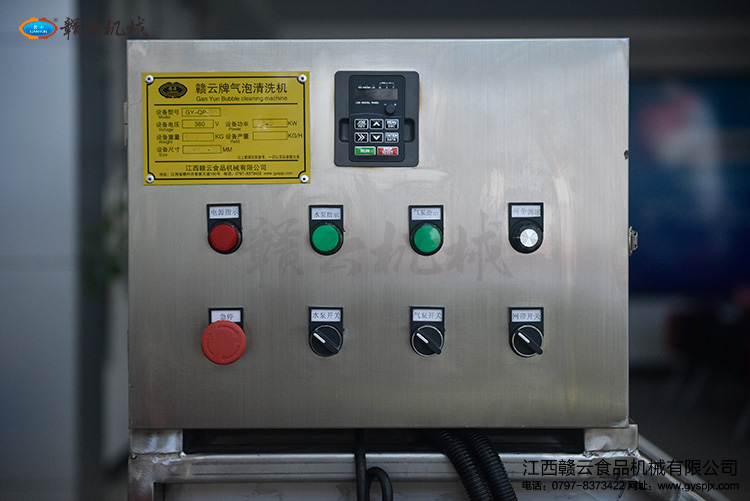

电控箱【三大系统电路控制开关和急停开关】

气泡清洗机电控箱

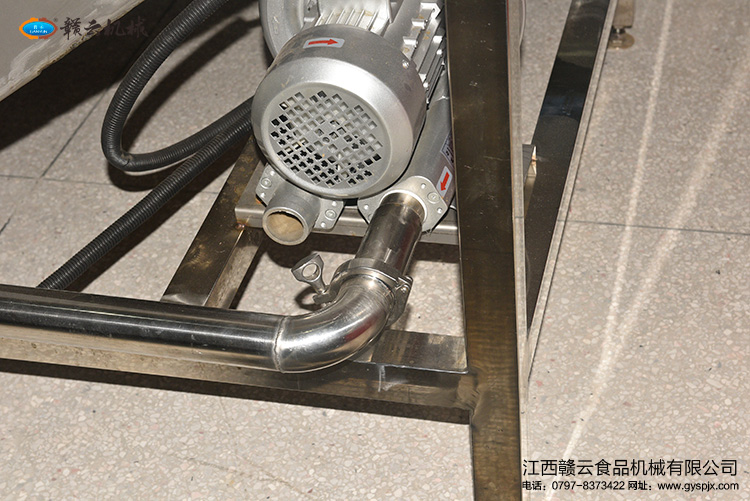

气泵【抽取外界气体压缩形成气压气流通过管道输送至网带下端固定槽内】高压旋涡气泵可提供25Kpa的气压和每小时140立方气体输送

气泡清洗机自带气泵

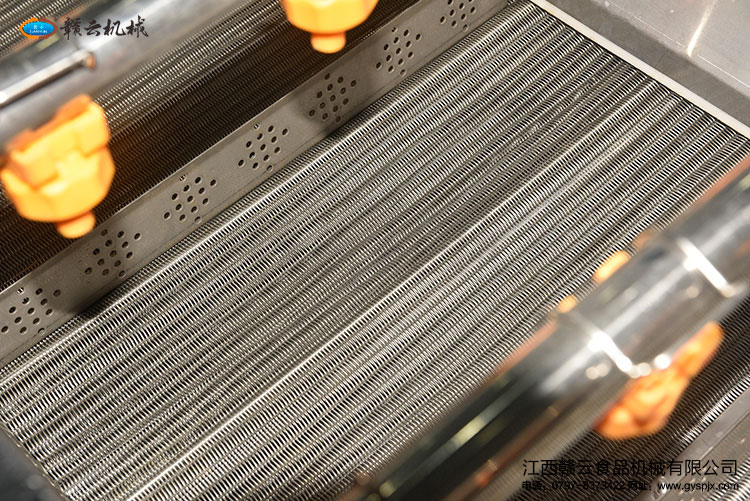

水槽内网带【利于气泡冲击和上端水过滤】,底部有带孔气体管道,便于气体向上冲击与水流接触形成气泡

水槽内网带

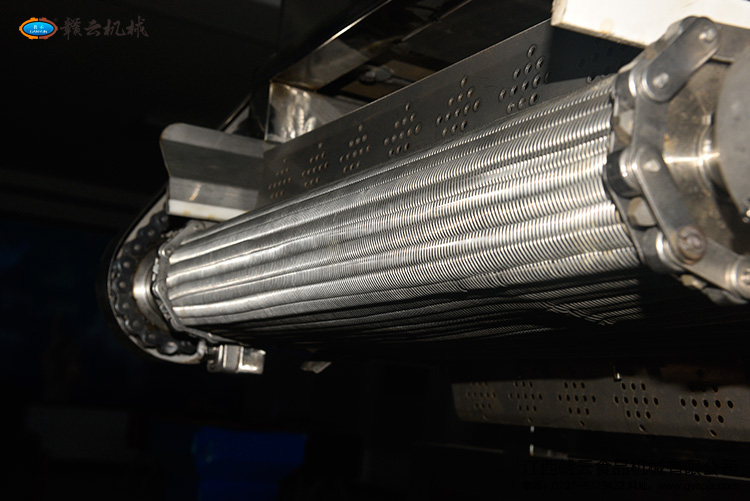

输出端网带【由电动机带动链条传动】

输送出料端网带

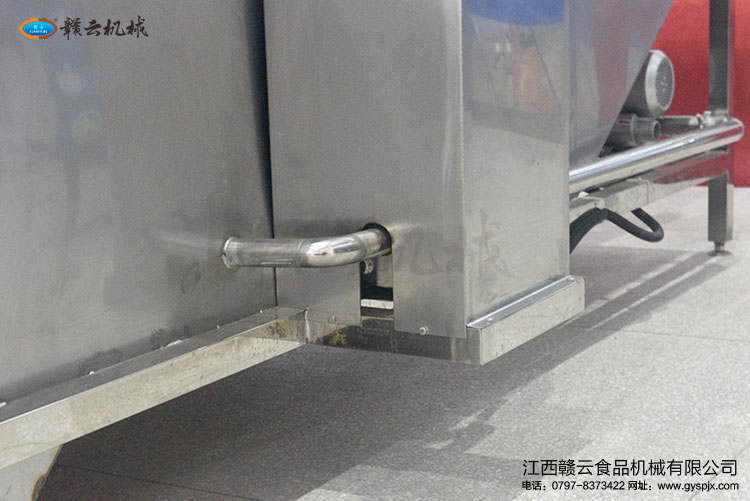

水泵【抽取水槽简单过滤的水】

机器自带水泵

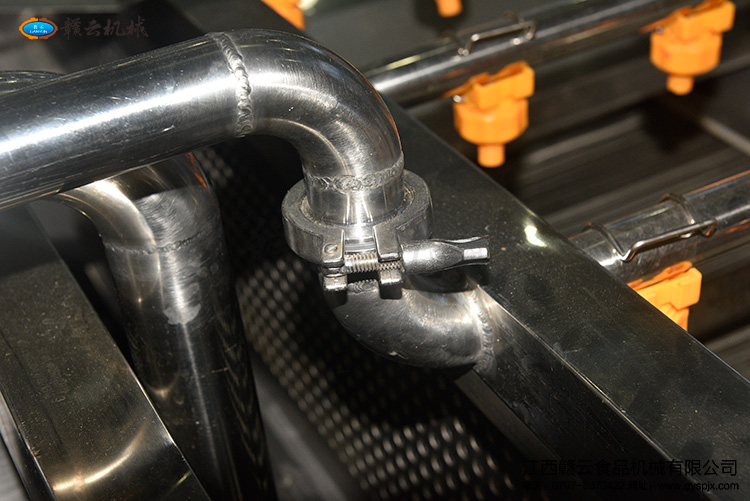

气泡上端喷头【水泵循环利用水槽内水】,水泵抽取出来的水通过管道输送至气泡上端喷头

水泵抽取出来的水通过管道输送至气泡上端喷头

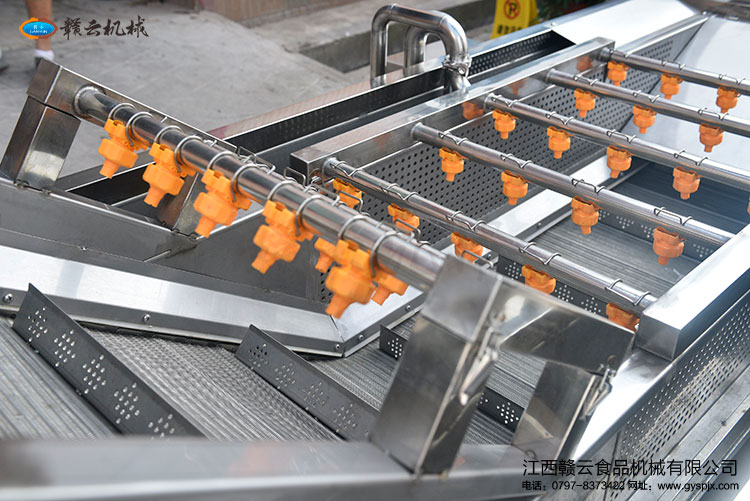

输送上端喷头【外接干净自来水,二次清洗蔬菜】

输送上端喷头外接干净自来水二次冲洗


发布时间:2015/10/30 15:29:22,阅读:3535,发布人:admin
